依据《城镇供热管网设计标准》CJJ/T34-2022，国家强制限定供热管网浊度≤10NTU，超标严重违背双碳环保国策，会造成巨量水资源、电力无端损耗，排污淤泥直排还严重污染水土，生态破坏程度极大。浊度超标极易引发管道垢下腐蚀、管网泄漏等重大安全隐患，大幅缩短换热器、循环泵全设备寿命；同时破坏水力平衡、造成末端供暖不均，频发民生投诉，杂质堵塞更会让智慧热表、阀门全面失灵，加重供热企业高额运维成本。当前供热行业 90% 的各类运行难题，根源均在于系统水质浊度偏高，现供热系统水质浊度偏高在国家政策，环保，安全，民生，供热企业，智慧供热，供热平衡，管道等设备寿命等维度是一个迫切需要面对及解决的问题。为系统性化解浊度带来的多重严峻问题，北京帝尔曼全自动零碳洁水器应运而生，纯物理全自动过滤，快速降浊，长效稳定达标，可针对性解决因水质浊度偏高引起的90% 的相关问题，同时兼顾国家政策、环保、安全、民生与智慧供热登需求。

北京帝尔曼流体控制设备有限公司，依托流体动力学核心技术积淀，成功研发清洁供热新型高效节能全自动零碳洁水器，拥有独立品牌“帝尔曼”及实用新型专利，打破传统水处理设备能耗高、需化学加药、运维烦琐、功能单一的行业痛点。产品经研发、试验、推广验证了各项参数如耗电、阻力、自动化控制、排水、检修、效果等均为行业最优，与20+供热企业达成合作，并得到良好运行反馈。设备正常运行期间通过北京市建设工程质量第四检测所有限公司实际检测阻力5到15千帕，并出具阻力检测报告；通过验证，一次网、二次网设备运行后可将系统水浊度降低到5NTU以下，并有使用单位出具的使用报告。

进出口径DN450，流量1500m³/h

供热一次网管道专用

进出口径DN100，流量80m³/h供热二次网管道专用

1、效果快(二次网设备3到10天一小区换热站的水质变清激透明)

2、全自动排污，可设置压差、时间进行定期排污，也可进行人工手动排污03

3、阻力小，阻力≤20KPa(北京市建设工程质量第四检测所实际检测阻力5到15千帕)04

4、不耗电(DN450洁水器半年耗电10度左右，DN100洁水器半年耗电1度左右)05

5、排污水少(DN450单次排污水约150-180L，DN100单次排污水约20-30L)06

6、免维护质保8年(不加任何药剂，不更换备件和维护)07

洁水器设备可将水浊度降低到符合国家《城镇供热管网设计标准》(CJJ/T34-2022)的要求，水质清澈透明。设备可将一次网水浊度降低到10NTU以下，长期运行可到5NTU以下；可将二次网水浊度降低到5NTU以下，长期运行可到2NTU左右。

一次网运行案例单位

衡水恒通热力有限责任公司

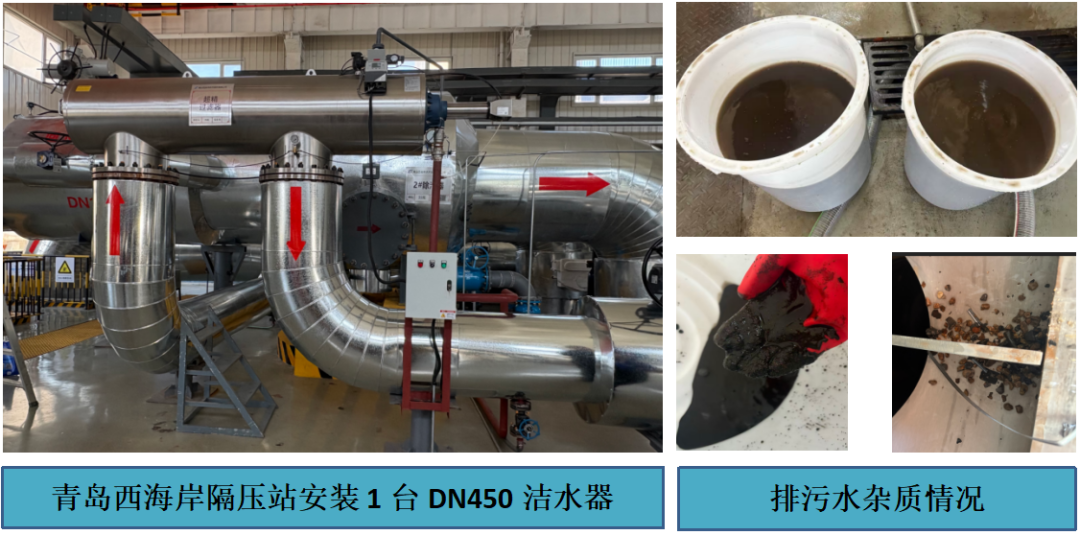

青岛西海岸集团能源管网公司

京能集团盛乐热电

京能集团岱海热电

嫩江盛烨热电有限公司

一次网用设备分别与衡水恒通热力、青岛西海岸能源集团（浊度降低到0.12NTU）、京能集团盛乐热电（浊度降低到4.71NTU）、京能集团岱海热电、嫩江盛烨热电（浊度降低到5NTU以下）签订合同并得到良好运行反馈。

二次网运行案例单位

青岛能源集团金莱热电

青岛能源集团恒源热电

青岛西海岸集团能源供热公司

衡水恒通热力有限责任公司

河北省沧州热力有限责任公司

衡水承热龙邑热力有限责任公司

沧州承热龙海热力有限责任公司

中环寰慧宿州公司

张家口华诚能源科技有限公司

新民宏宇热力有限公司

林口盛烨热电有限责任公司

五常市天宝热力有限公司

北京热能鸿业投资管理有限公司

晋中市汇安市政工程有限公司

河北邢襄热力集团有限公司

赤峰富龙热力有限责任公司

白水县集中供热公司

青铜峡市城市公用事业服务(中心)有限公司

包头市热力(集团)有限责任公司

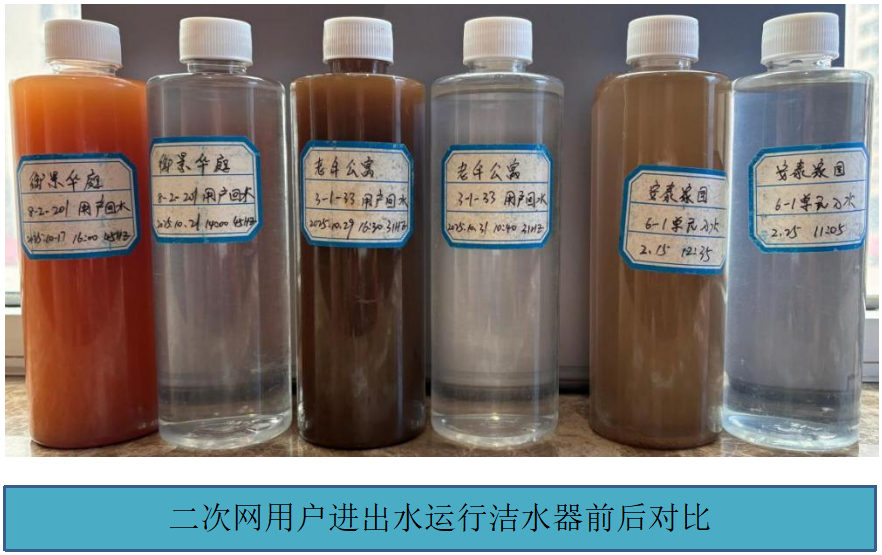

二次网全自动零碳洁水器已在多家热力企业落地试用，包含青岛西海岸集团能源供热公司、青岛能源恒源热电、衡水恒通热力、包头市热力集团、赤峰富龙热力等单位。设备 3-10 天即可净化二次网循环水，长期运行浊度稳定控制在 2NTU 以内，达标供热水质标准。

1000万㎡供热、200台换热机组二次网浊度≤5NTU

八年全维度综合收益测算

本次测算针对1000万㎡供热面积、200台换热机组系统，围绕二次网水质优化至浊度≤5NTU标准，开展八年周期全维度综合收益核算。原有高浊度水质会造成管网阻力升高、水泵高负荷运转、换热效率衰减，同时加速板换、管网、泵阀设备磨损腐蚀，大幅增加清洗维保、设备更换及运维人工成本。

经优化洁净水质后，系统运行工况全面改善，综合降本效益显著。

1.节电收益：高浊度水质导致系统循环阻力上升30%以上，水泵长期超负荷运转；浊度降至 5NTU 以下后，循环水泵的电耗降低率可达10%-20%，按中间值15%计算，二次网循环泵基准电耗（行业常规住宅）：0.85 kWh/㎡・采暖季。对于1000万平方米的供热规模而言，总耗电量可节省：1000*10000*0.85*0.15=1275000kWh，以电费单价0.75元计算，折算成年度节电收益可达约1275000*0.75=956250元，约95万元，节约电费8年95*8=760万元

2.节热收益：浊度降至 5NTU以下后，系统换热效率可提升10%-15%，热源消耗降低率可达 8%-12%，按降低率中间值10% ,采暖季单位面积原始热耗0.42GJ/㎡计算，对于1000万平方米的供热规模而言，年度节省热量为0.42*0.1*1000*10000=420000GJ,市场常见热源采购价38元/GJ,则1000万平方米年度节热效益为420000*38=1596万元，节热8年总效益为1596*8=12768万元

3.节水节药收益：水质优化后，系统渗漏失水率下降 40% 以上，水处理药剂投加量减少 30% 以上。从20-5NTU浊度区间降至5NTU以下，可节水节药效益：

基准失水：0.03 t/㎡・采暖季，失水下降 40%；补水水费3.5元/t

基准药剂成本：0.22 元 /㎡・采暖季，药剂投加量下降30%

1）节水节约：少失水量 = 0.03×40%=0.012 t/㎡ ，水费节约=0.012×3.5=0.042元/㎡

2）药剂节约：0.22×30%=0.066元/㎡

单纯水费+药剂可节约=0.042+0.066=0.108元/㎡；

1000万平方米单供暖季可节水+节药费用为0.108*1000*10000=108万元。

节水节药8年总收益为108*8=864万元

4.板换清洗维保费用及寿命延长节约收益

核心设备单价：单台板换深度清洗成本5000元/次；全新板换采购单价18万元/台。

板换清洗费用节约效益：

高浊50NTU工况杂质淤积快、板换流道易堵塞、压差持续飙升，需每年拆机深度清洗1次；低浊≤5NTU工况悬浮物极少、无泥垢沉积，清洗周期延长至4年1次。

高浊工况8年清洗总次数：200台×8年=1600次

高浊工况8年清洗总费用：1600次×5000元/次=800万元

低浊工况8年清洗总次数：200台×(8÷4)=400次

低浊工况8年清洗总费用：400次×5000元/次=200万元

8年板换清洗成本节约：800万－200万=600万元

板换寿命延长、置换及备件节约收益

高浊工况下板换受泥沙冲刷、水质点蚀影响，板片5年大面积穿孔报废，设备设计寿命仅5年；低浊≤5NTU工况无明显冲刷磨损、局部腐蚀大幅降低，设备使用寿命可达13年，8年周期内无需整机更换。

高浊工况8年设备置换采购支出：200台×18万元/台=3600万元

低浊工况8年设备置换采购支出：0元

零星备件费用：高浊工况800元/台·年，低浊工况200元/台·年

8年备件差价节约：200台×(800-200)×8=96万元

设备板块合计收益：3600万+96万=3696万元

板换专项8年总收益：板换维保+设备资产总收益：600万+3696万=4296万元

5.泵阀、过滤器辅件延寿维保节约收益

测算依据：高浊杂质极易造成水泵叶轮磨损、阀门阀芯卡涩、过滤器频繁堵塞破损，辅件更换、检修频次高；水质优化后泵阀磨损、堵塞故障大幅减少，检修更换成本显著降低。本项目200座换热站配套循环泵、调节阀、过滤器等全套辅件，高浊工况年均辅件检修更换费用25万元/年，低浊工况降至8万元/年。

年泵阀辅件节约：25万−8万=17万元/年

泵阀辅件维保8年总节约：17万×8=136万元

6.运维服务人工成本节约

测算依据：高浊杂质极易造成水泵叶轮磨损、阀门阀芯卡涩、过滤器频繁堵塞破损，辅件更换、检修频次高；水质优化后泵阀磨损、堵塞故障大幅减少，检修更换成本显著降低。本项目200座换热站配套循环泵、调节阀、过滤器等全套辅件，高浊工况年均辅件检修更换费用25万元/年，低浊工况降至8万元/年。

年泵阀辅件节约：25万−8万=17万元/年

8年节约人工效益1200000*8=960万元

供热一次管网管道延长寿命效益分析

说明：数据来源于西安公开热力资料、CJJ/T34-2022、供热行业工程案例；一次网为供回双管统计，按实际运行高浊工况30-50NTU，处理后稳定≤10NTU开展测算。

西安城投热力集团主城区不含区县及企业自备热源的一次主管网（双管）长度 811km，供热面积1.16亿㎡，管网以DN300-DN800一次直埋预制保温钢管为主，双管综合造价380-650万元/公里，取中间值500万/公里测算，一次网总投资405.5亿元，依据《城镇供热管网设计标准》CJJ/T34-2022，水质达标、外防腐完好时该类管网设计寿命25-30年，而在30-50NTU高浊工况下，受泥沙冲刷、内壁淤积及垢下腐蚀加速影响，管网实际服役寿命缩短至17-20年，局部管段易发生提前穿孔泄漏，需开展大修更换。

结合行业工程实测与案例，将一次网循环水浊度由30-50NTU降至稳定≤10NTU，可显著抑制杂质磨损与垢下腐蚀，高浊工况管网实际寿命按18年计，浊度控制≤10NTU后一次管网整体寿命可延长5-7年，局部易腐蚀管段延长7-9年，若浊度进一步稳定控制在5NTU以内，寿命可再增加2-3年，按照管网全寿命周期均摊折旧逻辑，水质改善延后管网整体更换大修周期，可节约未来重置投资：

• 高浊下平均实际寿命：18年；年折旧重置成本：405.5亿元÷18年=22.53亿元/年

• 降浊≤10NTU后寿命延长取中间值6年；

• 延后重置带来的资产节约（不折现粗算）：22.53 亿元/年×6年=135.18亿元

综上：

➢八年全维度分项收益汇总：总计19784万元，约为2亿元；

平均到一个供热季每平米节约收益为197840000/8/1000/10000=2.473元。

➢一次网管网将管网水浊度由高浊工况降至10NTU 以下，管道寿命可延长约 6 年，可节约管道重置投资约135 亿元。
